机械基础实验教学示范中心实验教学录像
|
录像名称：3D设计与数字化制作 授课教师：王华权教授 主要内容：以挖掘机零件的数控加工为例，介绍了使用SolidWorks软件进行零件的三维设计；介绍了MasterCAM软件的数控编程操作步骤，以及如何生成G代码；介绍了PPCNC的组成结构、基本原理和操作方法；介绍了PPCNC操作软件的使用方法，刀具、毛坯的装夹方法，常用工具的使用方法，以及对刀的方法步骤。[在线观看] |
|

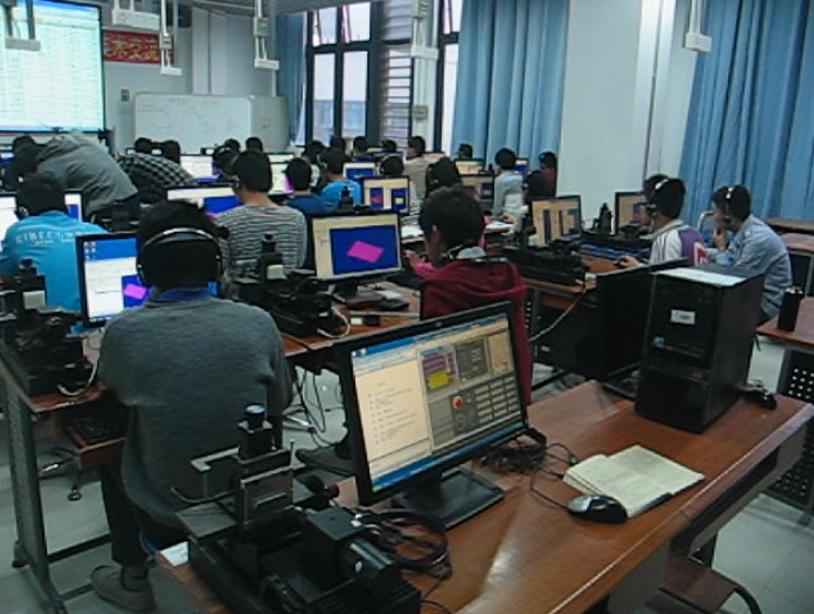

录像名称：数字化制作DIY 授课教师：王华权教授 主要内容：学生使用MasterCAM软件编制数控铣床加工刀路，用专用的数控软件，在PPCNC机床上完成工具的加工。[在线观看] |
|
录像名称：型腔精整与抛光、模具组装实操训练 授课教师：黄虹宾教授（周冉、田添华、曾春海、何培乾） 主要内容：录像为2006级机械设计制造及其自动化专业模具工程方向一个学生小组对其课程项目中完成的铝制定、动模模芯进行型腔精整与抛光，使用的工具和材料包括金钢石锉刀、纤维油石、不同标号的钻石膏、竹片和木片工具等。最后将定、动模模芯嵌入深圳大学通用注塑模架QMB1010CI完成模具组装。[在线观看] |
|
录像名称：模具拆装实操训练 授课教师：黄桂坚高级实验师(罗群、罗伟洪、张会迎、王金金、雷建国、徐琦) 主要内容：录像为 2007级机械设计制造及其自动化专业模具工程方向一个学生小组的模具拆装实验，拆装对象分别为深圳大学通用注塑模架QMB1010 CI的钢制模具和QMB2030CI的车载蓝牙外盖塑件高光无痕注塑模具的透明模型。[在线观看] |
|
录像名称：模芯铣削六面与钻孔实操训练 授课教师：梁雄老师（赵航、郑建平） 主要内容：录像为 2006级机械设计制造及其自动化专业模具工程方向学生课程项目中，使用铝制毛坯完成模芯铣削六面加工与钻孔加工的实操部分。包括取加工基准面，粗加工和精加工，尺寸测量和去除毛刺。 [在线观看] |
|
录像名称：数控加工实践教学 授课教师：张奕平助理工程师 主要内容：录像以典型实例 --- 车载蓝牙上盖注塑模具动模模芯型腔为对象讲授使用CNC加工中心进行模具型面的数控加工。包括获取型面数控加工代码，对刀具和找加工基准，完成钻孔、粗加工和精加工以及换刀等工作。 [在线观看] |
|
录像名称：模具安装与注塑实操训练 授课教师：梁雄老师(周冉、田添华、曾春海、何培乾) 主要内容：录像为2006级机械设计制造及其自动化专业模具工程方向一个学生小组使用在课程项目中加工完成的微型注塑模具在8T微型注塑机上进行模具安装，采用ABS材料进行注塑成型，最后获得塑件产品。 [在线观看] |
|
录像名称：注塑成型实验 授课教师：梁雄老师 主要内容：本段实验教学录像为普通注塑成型实验课，讲授了仁兴108T机械-液压式注塑机的基本结构、操作模式和操作方法，在教师首先演示示范后，由学生以注塑机半自动模式独立进行注塑成型实验。[在线观看] |
|
录像名称：高光无痕注塑成型实验 授课教师：梁雄老师 主要内容：本段实验教学录像为使用深圳大学J11-W-160快速热冷注塑控制机进行高光无痕注塑成型的实验课，讲授了含随形介质通道的模具结构原理，快速随形热冷注塑成型系统的构成、操作模式和操作方法，在教师首先演示示范后，由学生独立进行注塑成型实验，并且获得无需表面喷涂处理的环保型高光塑件制品。 [在线观看] |
|
录像名称：SLS覆膜砂快速成形_注塑模模芯毛坯间接制作(片段) 授课教师：演示性实验 主要内容：本段录像演示使用深圳大学J10-SLS覆膜砂/石膏粉末快速成形机（激光振镜式）制作含随形介质通道的注塑模模芯的铸造砂型的工作原理。制作完成后可以将铝合金或钢水熔化后浇注到其中，即得到制件毛坯再经过少量切削加工和钳工操作就可以制作出模芯，并将其嵌入通用注塑模架中。 [在线观看] |
|
录像名称：SRW金属粉末快速成形_注塑模模芯毛坯直接制作(片段) 授课教师：演示性实验 主要内容：本段录像演示使用深圳大学J10-SRW阻焊式金属粉末快速成形机直接制作注塑模模芯的工作原理，直接将金属粉末焊合成制件毛坯，再经过少量切削加工和钳工操作就可以得到模芯，并将其嵌入通用注塑模架中。 [在线观看] |
|
录像名称：快速成形数据切片及仿真演示 授课教师：演示性实验 主要内容：本段录像演示深圳大学SZU-RP快速成形CAD系统的操作方法和成形过程仿真, 用快速成形机间接或直接制作注塑模模芯毛坯均需要事先根据3D格式的模芯CAD模型进行数据切片准备。首先读入STL格式的CAD数据模型, 然后设置切片层高、水平方向间距和成形轨迹类型后就可以获得文本格式的快速成形切片数据文件，必要时还可以进行成形过程仿真以验证数据的正确性。 [在线观看] |
|
录像名称：法兰盖定模模芯CNC编程 授课教师：演示性实验 主要内容：本视频演示了使用MasterCAM软件系统对简单典型实例 --- 法兰盖注塑模定模模芯进行CNC数控编程的完整过程。[在线观看] |
|
录像名称：法兰盖动模模芯CNC编程 授课教师：演示性实验 主要内容：本视频演示了使用MasterCAM软件系统对简单典型实例 --- 法兰盖注塑模动模模芯进行CNC数控编程的完整过程。 [在线观看] |
|
录像名称：车载蓝牙上盖注塑模动模模芯数控编程 授课教师：演示性实验 主要内容：本视频演示了使用MasterCAM软件系统对典型实例 --- 车载蓝牙上盖注塑模动模模芯进行CNC数控编程的完整过程。 [在线观看] |
|
录像名称：车载蓝牙上盖注塑模定模模芯支撑块数控编程 授课教师：演示性实验 主要内容：本视频演示了使用MasterCAM软件系统对典型实例 --- 车载蓝牙上盖注塑模定模模芯支撑块进行CNC数控编程的完整过程。 [在线观看] |
|
录像名称：车载蓝牙上盖注塑模定模模芯高光面壳数控编程 授课教师：演示性实验 主要内容：本视频演示了使用MasterCAM软件系统对典型实例 --- 车载蓝牙上盖注塑模定模模芯高光面壳进行CNC数控编程的完整过程。 [在线观看] |
|
录像名称：风机盖注塑模模芯设计 授课教师：演示性实验 主要内容：本视频以风机盖塑件为实例完整地演示了使用3D CAD/CAM软件SolidWorks 2007进行其定、动模模芯型腔的设计过程。其中特别使用了曲面栽剪功能解决跨分型面曲面的分割处理。 [在线观看] |
|
录像名称：车载蓝牙上盖注塑模模芯设计 授课教师：演示性实验 主要内容：本视频完整演示了注塑模具关键的定、动模模芯设计。采用3D CAD/CAM软件SolidWorks 2007完成典型实例 --- 车载蓝牙上盖塑件的注塑模模芯设计。包括设置塑件收缩率、定、动模型腔曲面的抽取、缺口封闭、各曲面实体缝合成整张曲面实体，最后通过曲面截切六面体模芯毛坯而分别得到定、动模模芯型腔，并且分割出镶件完成模芯设计。 [在线观看] |
|
录像名称：法兰盖注塑模模芯设计 授课教师：演示性实验 主要内容：本视频采用3D CAD/CAM软件SolidWorks 2007完成简单典型实例 --- 法兰盖塑件的注塑模模芯设计。包括设置塑件收缩率、定、动模型腔曲面的抽取、缺口封闭、各曲面实体缝合成整张曲面实体，最后通过曲面截切六面体模芯毛坯而分别得到定、动模模芯型腔。 [在线观看] |
|
录像名称：电池平盖注塑模模芯设计 授课教师：演示性实验 主要内容：本视频采用1模2穴的模腔结构完成典型实例 --- 电池平盖塑件的注塑模模芯设计。在定、动模型腔曲面的抽取、缺口封闭时，运用曲面栽剪功能解决跨分型面曲面的分割处理，并且将各曲面实体缝合成整张曲面实体，然后通过曲面截切六面体模芯毛坯而分别得到一组定、动模模芯型腔，最后分别通过特征镜向功能获得对称的另一组型腔。 [在线观看] |
|
录像名称：日本高光无痕注塑模具技术 授课教师：前沿技术录像 主要内容：本视频介绍了日本的高光无痕注塑模具技术，分为中文和英文两个版本。介绍了用于数控加工中心的翻转工作台，三维无痕注塑模具结构和基于高温高压蒸汽的快速热冷注塑成型技术。 [在线观看] |
|
录像名称：模具设计 授课教师：伍晓宇教授 主要内容：录像讲授注塑模具关键的定、动模模芯设计。采用3D CAD/CAM软件SolidWorks 2007完成典型实例车载蓝牙外盖塑件的模芯设计。重点讲授曲面功能，完成设置塑件收缩率、定、动模型腔曲面的抽取、缺口封、各曲面实体缝合成整张曲面实体，最后通过曲面截切六面体模芯毛坯而分别得到定、动模模芯型腔，并且分割出镶件完成模芯设计。 [在线观看] |
|
录像名称：快速模具制造 授课教师：伍晓宇教授 主要内容：录像讲授快速成形与快速制模。详细分析了快速成形的基本原理、工作流程和STL切片算法，并且以深圳大学SZU-RP-CAD快速成形数据系统为工具演示了STL数据模型的切片和成形仿真过程。进一步结合自主研制的激光烧结SLS、选择性阻焊SRW、双工位阻焊式金属叠层制造DLOM和三维打印3DP等快速成形机分析其工艺原理和在快速制模中的应用。 [在线观看] |
|
录像名称：注塑成型 授课教师：伍晓宇教授 主要内容：录像讲授注塑成型。讲授了注塑成型的基本原理，注射机构和合模机构的双工作循环和基本结构。讲授了高光无痕注塑成型技术，并且以自主研制的高压热水型、高压蒸汽型和高压蒸汽/干热空气混成型快速热冷注塑控制机为例分析其工作原理以及对塑件质量的提升作用。 [在线观看] |
|
录像名称：模具制造 授课教师：黄虹宾教授 主要内容：录像讲授模具的典型加工设备和工艺。详细讨论了注塑模具零部件的加工工艺流程，通过车载蓝牙外盖塑件高光无痕注塑模具典型实例重点分析模具加工工艺，其中CNC和电火花加工为核心工艺，普通铣削、钻削加工为前驱辅助工艺，表面精整为后续辅助工艺。 [在线观看] |
|
录像名称：塑件 授课教师：程蓉副教授 主要内容：录像讲授塑料材质特性和塑件的结构工艺性。讲授了热塑性材料和热固性材料的不同特性，塑料的各种添加剂和常用的PVC、PMMA、PS、ABS、PP、PC和POM等塑料；结构工艺性包括塑件尺寸精度、壁厚、脱模斜度、加强肋、支承面和孔的设计等。 [在线观看] |
|
录像名称：模具结构 授课教师：黄桂坚高级实验师 主要内容：录像讲授注塑模具结构。学习二板式和三板式模具基本结构，重点掌握二板式模具。在掌握基本模具结构的基础上学习不同的模具类型，重点是常见的斜导柱侧抽芯结构和高光无痕注塑模具结构，使用课程组自制的车载蓝牙外盖塑件的透明注塑模具模型进行典型案例分析。 [在线观看] |
|
录像名称：塑料模具加工工艺编制 授课教师：伍晓宇教授 主要内容：本段教学录像讲授注塑模具工作零件 --- 定、动模模芯的加工工艺。分为有热处理工艺和无热处理工艺两种典型加工路线进行分析，并且以常见模芯为实例进行解剖分析具体的工艺变化。 [在线观看] |
|
录像名称：塑料成型工艺与模具绪论 授课教师：程蓉副教授 主要内容：本段教学录像讲授塑料成型工艺与模具课程绪论部分，详细论述了模具在工业生产特别是在制造业中举足轻重的地位，重点分析了塑料成型的分类及其适用范围，以及注塑模具的基本概念和构成。 [在线观看] |
|
录像名称：轴测图（双语） 授课教师：娄燕副教授 主要内容：本堂课学习轴测图的定义、特点和目的。了解轴测图的优缺点、轴测图的应用。学习轴测图的两个特性平行性，轴间角和轴向拉伸系数。了解画轴测图的4个方法。轴测图画法的一般步骤。重点掌握正等轴测图的画法，包括平面立体和曲面立体的正等轴测图画法。 [在线观看] |
|
录像名称：正投影法原理（双语） 授课教师：彭太江讲师 主要内容：本堂课是关于正投影基础方面的内容，主要内容有：一是投影的形成，二是投影的分类，三是正投影的特性，四是零件的三视图。通过学习，学生首先要了解投影的形成方法及分类，其中正投影方法对工程制图至关重要，需要牢牢掌握；其次要理解正投影特性（真实性、积聚性和相似性）及其规律（长对正、高平齐、宽相等），并灵活运用绘制零件三视图；最后通过例题讲解，巩固所学知识。 [在线观看] |
|
录像名称：组合体的尺寸标注（双语） 授课教师：林新波教授 主要内容：本堂课主要讲解组合体的尺寸标注，内容包括尺寸的组成以及标注方法。课堂首先介绍尺寸组成的四个要素以及基本体、截切体和相贯体的尺寸标注方法，重点介绍组合体的尺寸标注方法。介绍过程注意强调尺寸标注的规范性，提醒学生重点注意轴对称结构、圆和圆弧等结构的标注方法。最后通过课堂练习，让学生学会从定形尺寸和定位尺寸两个角度去标注和检查尺寸的完整性。 [在线观看] |
|
录像名称：立体及其交线（双语） 授课教师：彭小波副教授 主要内容：本节课主要讲述平面立体及其交线的投影。通过课件多媒体教学和在黑板上画图讲解相结合，讲解了平面立体（棱柱、棱锥）的投影及其表面取点，以及平面立体的表面交线。教学重点在于平面立体的表达，以及平面立体截交线投影图的画法。目的在于让学生掌握平面立体的投影及立体表面取点方法、掌握截交线的投影特点及作图方法。 [在线观看] |
|
录像名称：组合体的读图 授课教师：胡琳教授 主要内容：本堂课主要讲解组合体的读图要点、读图方法，重点是：介绍采用形体分析法为主（3个典型例题），线面分析法为辅（3个典型例题）的读图方法，并在课内完成一个课堂练习题，最后进行课堂小节。 [在线观看] |
|
录像名称：零件图（双语） 授课教师：杜建铭教授 主要内容： 1.零件图的视图选择, 重点是：根据形状特征, 安放位置选择主视图，同时介绍了如何选择其它视图。2. 典型零件的表达方法，包括轴, 套类零件，轮, 盘类零件，叉, 杆类零件，支架类零件，箱体类零件。并分别举例进行了说明。 [在线观看] |
|
录像名称：机件的表达 授课教师：伍晓宇教授 主要内容：本堂课主要讲解机件的表达方式，重点是：全剖视图（典型例题1个），半剖视图（典型例题1个）的读图方法，最后进行课堂小节。 [在线观看] |
|
|
|
主要内容：本堂课主要讲解图样画法的视图、剖视图，重点是：介绍视图、剖视图的概念、分类、剖视图解题要点及步骤（典型例题3个），并在课内完成一个课堂练习题，最后进行课堂小节。 [在线观看] |
|
录像名称：组合体的画图 授课教师：王红志副教授 主要内容：本堂课主要内容是组合体的画图。课堂上首先提出并解释组合体画图、读图以及尺寸标注的一种重要的思维方法——形体分析法。而后举例讲解了组合体的形成方法以及画图要点；最后以轴承座为例，对组合体画图步骤进行讲解，强调了其中涉及到的主要问题。 [在线观看] |
|
录像名称：装配体测绘（分组答辩） 授课教师：胡琳教授 主要内容：本堂课主要是进行“机器测绘”实验的最后环节——答辩，要求分项目组讲解小组成员的分工及项目完成情况，以教师提问、学生抢答的方式，考查学生口头表达的沟通交流能力、分析和解决问题的能力、动手能力、自学能力、、团队精神等综合素质。 [在线观看] |
|
录像名称：曲面立体的投影（双语） 授课教师：冯平副教授 主要内容：本堂课主要讲解圆柱体表面取点、圆锥体表面取点和圆球体表面取点，重点介绍取点的辅助线法、辅助面法。介绍过程注意强调特殊点，提醒学生特殊点既可帮助又准又快取点，也是两种辅助方法的基础。课堂上预留约三分之一时间做课堂练习，通过请一些学生在黑板上作图，当堂评讲，让学生掌握基本方法、了解常见错误、提高空间想象能力。 [在线观看] |
|
录像名称：组合体的形体分析（双语） 授课教师：冯平副教授 主要内容：本堂课主要讲解组合体的组合形式和形体表面间的相对位置关系，重点介绍特殊的相切和平齐。介绍过程注意强调相切和平齐的特殊性，提醒学生从特殊到一般进行组合体分析既能提高速度，也能提高准确度。课堂上预留约一半时间做课堂练习，包括各类型叠加以及同类型基本体的相切和相交，通过请一些学生在黑板上作图，当堂评讲，让学生掌握基本方法、了解常见错误、提高空间想象能力。 [在线观看] |
|
录像名称：断面图、局部放大图（双语） 授课教师：程蓉副教授 主要内容：本堂课主要讲解断面图和局部放大图的表达方法。内容包括断面图和局部放大图的使用场合及标注方法。课堂首先介绍了断面图和局部放大图的使用必要性和使用场合，通过示例详细讲解了断面图和局部放大图表达中的国家标准规定，最后通过课堂练习，让学生掌握了两种表达方法的重难点。 [在线观看] |
|
录像名称：零件的结构工艺性及尺寸标注（双语） 授课教师：娄燕教授 主要内容：本堂课主要讲解零件的结构工艺性要求，内容包括铸件结构工艺性要求、机加工零件结构工艺性要求、钻孔零件结构工艺性要求以及零件图的尺寸标注注意问题。课堂首先主要介绍铸件、机加工、螺纹、钻孔等工艺的工艺性，从而引出对此零件设计的要求，提醒学生重点注意铸件的相交线、螺纹的退刀槽、越程槽和斜面钻孔的设计画法要求。最后提醒学生注意零件尺寸标注容易出的错误。 [在线观看] |
|
录像名称：动平衡实验 授课教师：李卫民高级实验师 主要内容：讲解了CYYQ-50TNC型电脑显示硬支承动平衡机的操作方法，学生进行了实际操作，从而掌握刚性转子动平衡的试验方法、初步了解动平衡试验机的工作原理及操作特点和了解动平衡精度的基本概念。 [在线观看] |
|
录像名称：CAM实验 授课教师：王红志副教授 主要内容：讲解了数控加工中心的操作步骤和相关注意事项，学生在电脑上进行了数控编程，并实际操作了数控加工中心，完成了机械零件的加工。 [在线观看] |
|
录像名称：金工实习 授课教师：王燕瑜高级实验师、吴玉斌高级实验师、李进保高级技师、黄元生技师 主要内容：讲解了金工实习的概况以及钳工、铣工和车工的实际操作步骤和注意事项。 [在线观看] |
