家用电子血压计

团队成员：邓高宸  吴飞鸿  谢思坤

功能：收缩压，舒张压，平均压，脉率

制作过程：

1：首先研究m301血压模块，熟悉其指令的规律

2：然后写程序，用以stm32F1ZGT6为主控芯片的stm32最小系统版对模块指令进行解读并且对模块进行控制

3：将指令解读得到的数据通过oled显示出来

4：加了一个蓝牙模块，通过手机软件对模块进行控制

作品展示：

第一步：上电

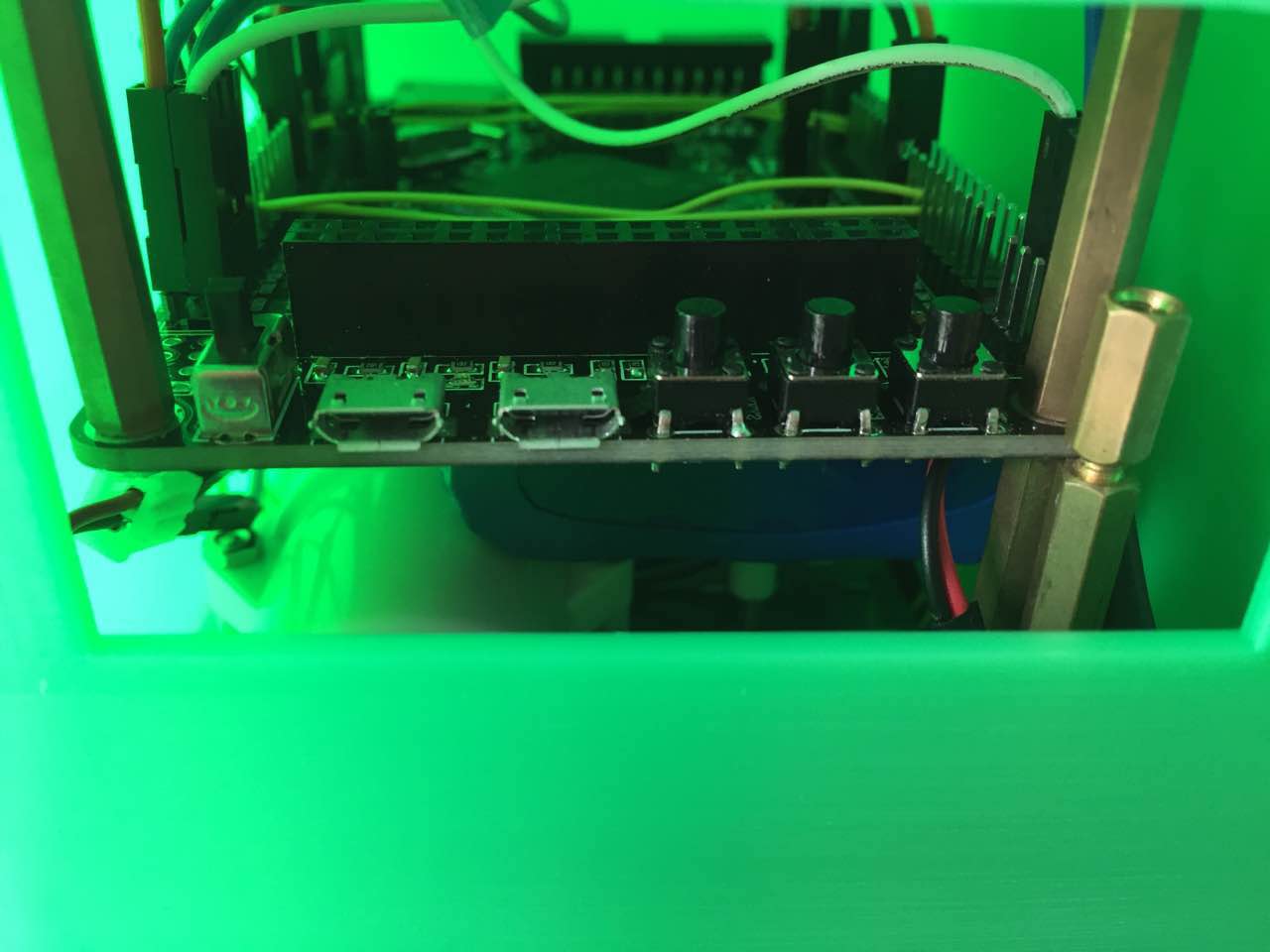

通过右边的USB口、以及按下第二幅图的白色按键来给血压计供电，让后按下第一幅图最右边的“复位”按键，就可以进行下面的测量步骤了

第二步：操作血压计（有A、B两种操作方式）

A:“按键控制”：

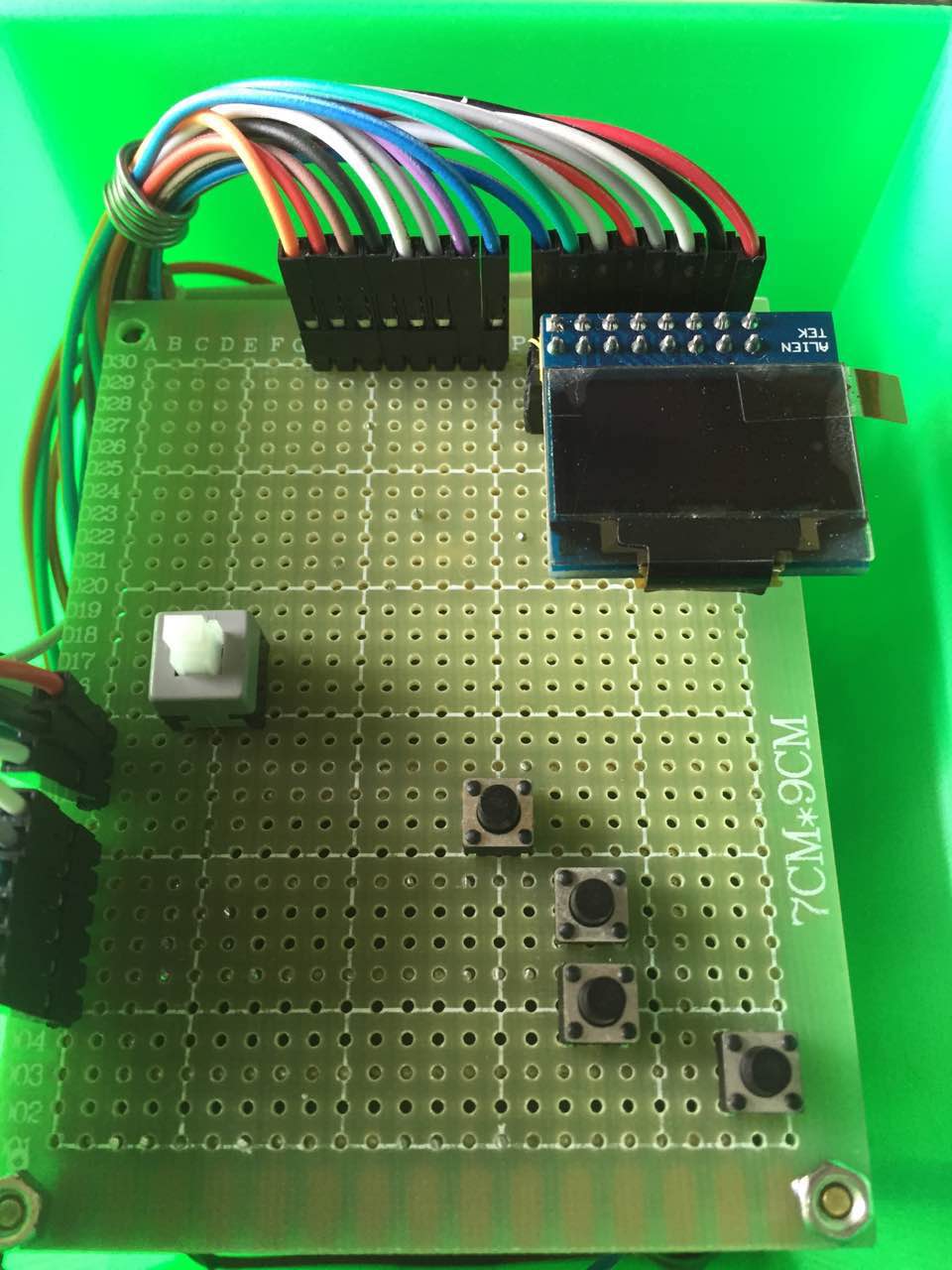

1、按键功能介绍：一共有4个黑色按键以及一个白色按键，4个黑色按键包含图中中间两个“选择上下选项”键，一个“取消”键，一个“确定”键；

2、病人模式：一开始屏幕会出现“电子血压计”，按任意键进入下一界面“病人模式”，通过“上下键”选择“病人模式”（成人模式、儿童模式、新生儿模式），按下左上角的黑色“确认键”确定；

3、测量模式：确定之后，会自动跳到下一界面“测量模式（手动模式(一次)、自动模式(自行选择每隔1分钟、2分钟、3分钟、10分钟……测一次)）”，然后确认

4、开始测量：确认之后，如果袖带完好，屏幕会显示“准备完成，开启测量？”选择确认，即开始测量

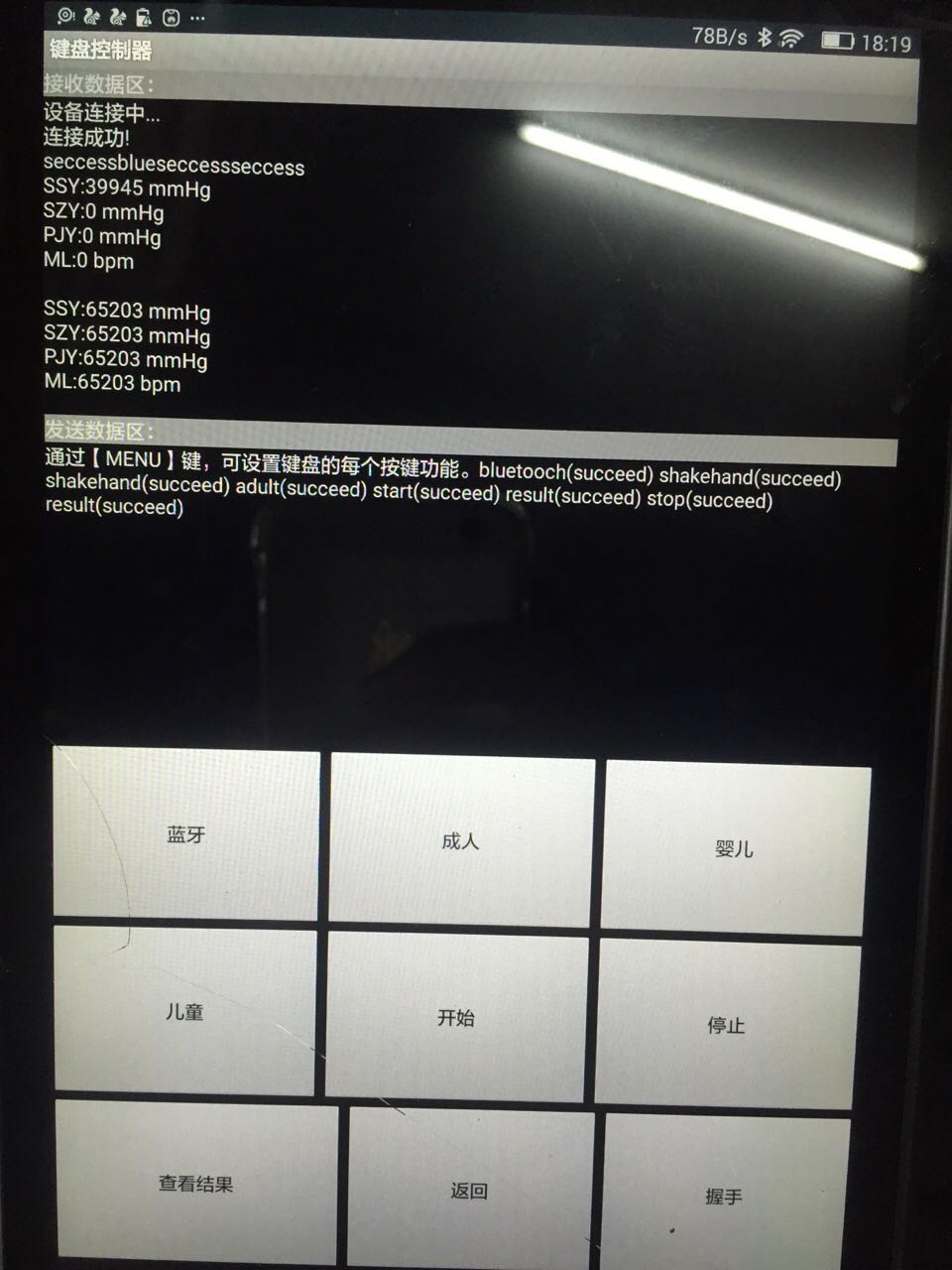

B：手机蓝牙控制：

1、连接蓝牙：打开手机上的手机蓝牙助手和血压计开关，用手机点击搜索蓝牙并连接，当手机上出现“连接成功”，就代表连接成功了

2、确认连接蓝牙：点击手机上的“蓝牙”按键，当手机上显示“seccessblue”,表示确认蓝牙连接成功

3、握手：点击手机按键“握手”，之后手机显示“seccess”,握手成功

4、病人模式：点击手机按键“成人”或者“婴儿”或者“儿童”进行病人模式的选择，点击了某一个模式后，手机显示“seccess”，模式选择成功，

5、开始测量：然后点击“开始”键，即可开始测量测量；中途若想停止测量，按“停止”键即可；

选择控制模式：点击“返回”，显示“seccess”之后，如果点击2号键，则选择蓝牙控制；如果点击3号键，则选择实物按键控制
