竞赛开展后，踊跃出大量的参赛者，参赛同学们运用所学知识积极创新，带来了许多极具创意的作品。下面展示部分同学的优秀作品：

    信号发生器是实验室必不可少的仪器之一，在许多基本教学实验和研究中都扮演着重要角色。本次课题设计一个信号发生器。都要求具备实验室信号发生器仪器的基本功能。并扩展发挥出其他功能。

  功能描述

1、基本功能

1）、能稳定产生方波、三角波、正弦波三种波形，不失真，频率范围为1-100KHz。

2）、波形频率、幅度、占空比可调,并能实现快调和慢调、复位功能。

3）、实时显示输出波形的频率值。

2、扩展功能

   1）可产生PWM脉冲波。

   2）可通过键盘设置频率值，精度要求99 %以上，并能复位。

  方案设计

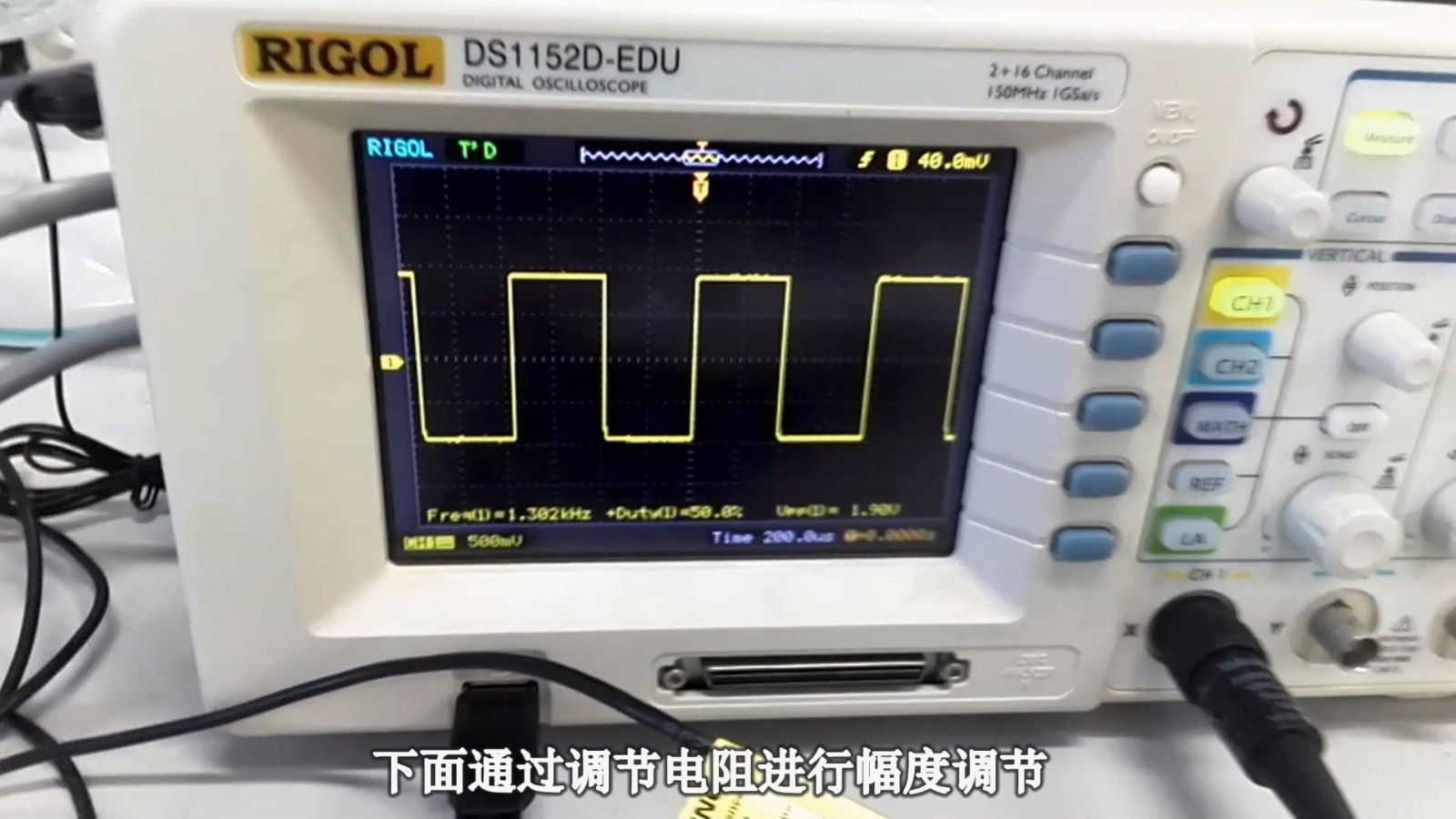

本课题设计方案是基于Basys2的开发板和模拟电路模块的信号发生器；这是一个全新的方案，由Basys2的开发板产生设置好的频率的ＰＷＭ脉冲波，通过比较器可转成方波；方波再经过积分器，转化成三角波；三角波再经过低通滤波器，即可输出正弦波。由此便能实现四种波形产生，调节端可在Basys2的开发板实现PWM波的占空比和频率的调节，由于模拟电路模块并不会改变频率值和占空比值，所以后续转换出来的波形频率值和占空比值是和输出的ＰＷＭ波一致的，由此便实现了调节功能，加个比例放大器便实现幅度调节。显示模块通过４个７段数码管显示即可。

本方案创新性体现在三个方面：

   ①、创新地结合了Basys2和模拟电路模块来实现信号发生器的设计，而非FPGA+DDS的原理，

       开创了另一种制作信号发生器的思路，即先产生可调控的脉冲PWM波再进行转化生成其

       他波形。

   ②、本次设计的信号发生器创新地加入了初始频率值可由键盘输入设置并调控的功能，这是

       普通信号发生器都无法实现的功能。

   ③、本次设计的信号发生器也可当成一台任意PWM波输出装置，PWM波在各种控制领域的电

       子机械行业具有极其重要的地位，例如电机的转动调速等；故本次设计的信号发生器具

       有相当大的实用价值。

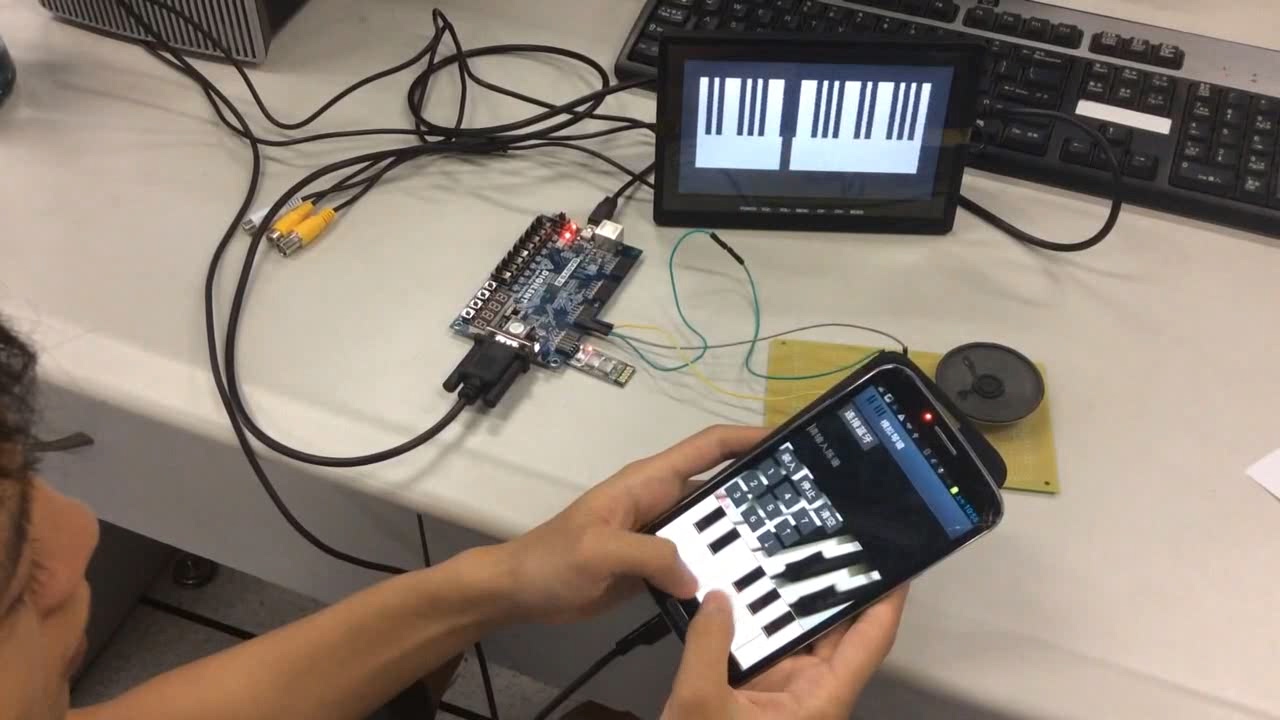

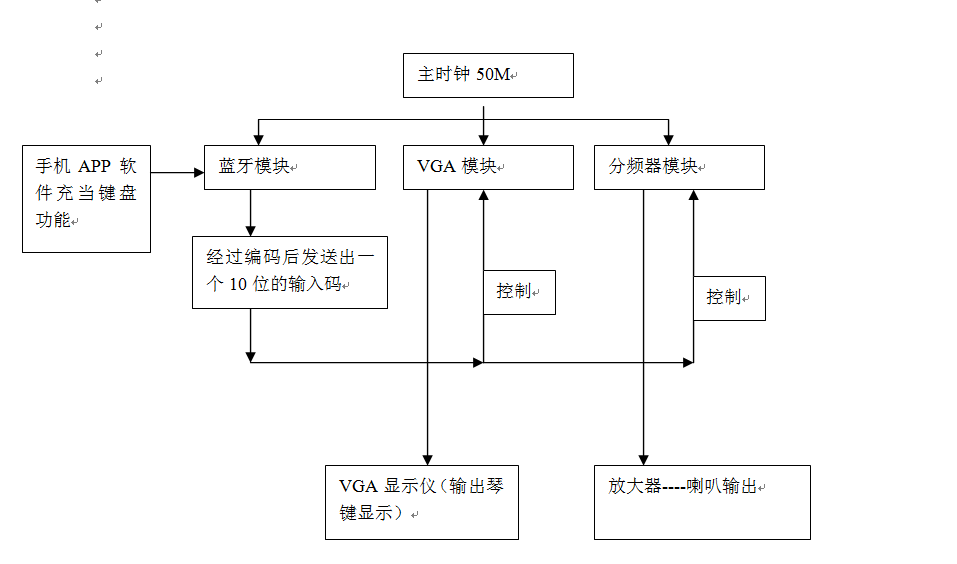

   基于Basys2设计平台而搭建的“谱曲软件在fpga上的实现”的系统，融入了蓝牙传输模块，VGA显示模块，以及安卓手机的app应用软件，完成了谱曲的实现。
